10 апреля 2014 г.

Сохранение состояния Активности. Часть 4 (практика)

Хоть мы и отклонились от темы задач и обратного стека, так как стали разбирать сопутствующую тему сохранения состояния Активности, все же мы к ней вернемся чуть позже.
А пока продолжим практику по сохранению состояния Активности для лучшего понимания этой темы ну и сопутствующих ей.

Приложение AP0003 продолжает эволюционировать Улыбка

Чтобы не загромождать функционал и интерфейс Активности А, я модифицировал Активность В и ее разметку. Как показано на скрине:

S0016По нажатию на кнопке Count происходит увеличение счетчика (переменной MyCount) на единицу.

Затем это значение пишется в текстовые атрибуты самой кнопки, текстового поля и поля для ввода текста.

Это сделано для того чтобы посмотреть, что из измененных данных будет сохраняться в Активности А при смене ориентации экрана.

Сперва посмотрим, что и как сохраняется в Активности по умолчанию системой, а так же как ведет себя интерфейс при смене ориентации экрана.

Затем модифицируем если что-то отображается не так как нам хотелось бы.

А так же исправим то, что не сохраняется по умолчанию и будем это сохранять и восстанавливать.

Собственно некоторые ошибки проектирования тут уже есть и я их покажу специально, чтобы было лучшее понимание как и что происходит.

А уж потом исправим все это дело и приведем к желаемому состоянию.

Кроме того, в этой теме, мы все же чуть коснемся темы жизненного цикла Активности. В прошлый раз когда мы разбирали эту тему на примере этого же приложения, мы не вращали экран устройства, поэтому упустили один тонкий момент который стоит упомянуть, что мы и сделаем ниже.

Вот так практика и ведет к совершенству.

Рассмотрим код разметки layout_b.xml:

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#faf20d"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context=".ActivityB" >

    <TextView
        android:id="@+id/textView1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/strB" />

    <Button
        android:id="@+id/buttonStartC"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@+id/textView1"
        android:onClick="onClickStartC"
        android:text="Start Activity C" />

    <TextView
        android:id="@+id/textStateActB"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignLeft="@+id/buttonStartC"
        android:layout_below="@+id/buttonStartC"
        android:background="#fffcfc"
        android:text="Этот экземпляр АсtivityB запущен в первый раз" />

    <TextView
        android:id="@+id/textActCountB"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignLeft="@+id/textStateActB"
        android:layout_below="@+id/textStateActB"
        android:layout_marginTop="14dp"
        android:background="#fffcfc"
        android:text="TextView" />

    <EditText
        android:id="@+id/editTextB"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignLeft="@+id/textActCountB"
        android:layout_below="@+id/textActCountB"
        android:layout_marginTop="14dp"
        android:background="#fcf5ab"
        android:ems="10" />

    <Button
        android:id="@+id/buttonCount"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignLeft="@+id/editTextB"
        android:layout_centerVertical="true"
        android:onClick="onClickCount"
        android:text="Count" />

    <TextView
        android:id="@+id/textViewCount"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:layout_toRightOf="@+id/buttonCount"
        android:text="Count=" />

</RelativeLayout>

Мы видим что все элементы разметки имеют уникальные ID и по идее их состояние должно сохраняться и восстанавливаться системой по умолчанию. Но как покажет практика не все будет работать так как ожидается. Хотя в принципе все логично.

В строке 61 происходит вызов обработчика нажатия кнопки Count.

Теперь код ActivityB.java:
package com.example.ap0003;

import java.util.List;

import android.app.Activity;
import android.app.ActivityManager;
import android.app.ActivityManager.RunningTaskInfo;
import android.content.Intent;
import android.os.Bundle;
import android.util.Log;
import android.view.View;
import android.widget.Button;
import android.widget.EditText;
import android.widget.TextView;

public class ActivityB extends Activity {

 final String TAG = "States";
 TextView tvTextLife;
 List<ActivityManager.RunningTaskInfo> list;
 ActivityManager am;
 Integer TotalActCount;
 Boolean FirstStart;
 Boolean NextAct;
 TextView MyTextB, MyTextCount;
 Integer MyCount = 0;
 Button MyCountButton;
 EditText MyEditTextB;

 @Override
 protected void onCreate(Bundle savedInstanceState) {
  super.onCreate(savedInstanceState);
  setContentView(R.layout.layout_b);
  Log.d(TAG, "ActivityB: onCreate()");
  // флаг что активность запущена впервые
  FirstStart = true;
  // кнопка запуска следующей Активности не нажималась
  NextAct = false;
 }

 @Override
 protected void onStart() {
  super.onStart();
  Log.d(TAG, "ActivityB: onStart()");
 }

 @Override
 protected void onResume() {
  super.onResume();
  Log.d(TAG, "ActivityB: onResume()");
  // получаем список 10 последних задач
  am = (ActivityManager) getSystemService(ACTIVITY_SERVICE);
  list = am.getRunningTasks(10);
  // перебираем список задач и выбираем свою по имени пакета
  // com.example.ap0003
  for (RunningTaskInfo task : list) {
   if (task.baseActivity.flattenToShortString().startsWith(
     "com.example.ap0003")) {
    // находим поле для вывода информации о количестве запущенных
    // Активностей
    tvTextLife = (TextView) findViewById(R.id.textActCountB);
    TotalActCount = task.numActivities;
    // коррекция счетчика для кнопки ОБРАТНО
    if (NextAct == true & FirstStart == false)
     TotalActCount = TotalActCount - 1;
    // выводим количество Активностей в задаче
    tvTextLife.setText("Activites in task " + TotalActCount);
    // коррекция счетчика для кнопки ДОМОЙ
    NextAct = false;
   }
  }
 }

 @Override
 protected void onPause() {
  super.onPause();
  Log.d(TAG, "ActivityB: onPause()");
  // флаг что активность уже была запущена
  FirstStart = false;
  // находим текстовое поле по его идентификатору
  tvTextLife = (TextView) findViewById(R.id.textStateActB);
  // присваиваем значение атрибуту Text для выбранного TextView
  tvTextLife.setText("Этот экземпляр ActivityB уже был запущен!");
 }

 @Override
 protected void onStop() {
  super.onStop();
  Log.d(TAG, "ActivityB: onStop()");
 }

 @Override
 protected void onRestart() {
  super.onRestart();
  Log.d(TAG, "ActivityB: onRestart()");
 }

 @Override
 protected void onDestroy() {
  super.onDestroy();
  Log.d(TAG, "ActivityB: onDestroy()");
 }

 public void onClickStartC(View v) {
  Intent intent = new Intent(ActivityB.this, ActivityC.class);
  startActivity(intent);
  // кнопка запуска следующей Активности была нажата
  NextAct = true;
 }

 @Override
 protected void onSaveInstanceState(Bundle savedInstanceState) {
  super.onSaveInstanceState(savedInstanceState);
  // получаем ссылку на поле ввода текста
  MyTextB = (EditText) findViewById(R.id.editTextB);
  Log.d(TAG, "onSaveInstanceState B text: "
    + MyTextB.getText().toString());
 }

 @Override
 protected void onRestoreInstanceState(Bundle savedInstanceState) {
  super.onRestoreInstanceState(savedInstanceState);
  // получаем ссылку на поле ввода текста
  MyTextB = (EditText) findViewById(R.id.editTextB);
  Log.d(TAG, "onRestoreInstanceState B text: "
    + MyTextB.getText().toString());
 }

 public void onClickCount(View v) {
  Log.d(TAG, "Click Count Button");
  MyCount = MyCount + 1;
  // находим текстовое поле по его идентификатору
  MyTextCount = (TextView) findViewById(R.id.textViewCount);
  // присваиваем значение атрибуту Text для выбранного TextView
  MyTextCount.setText("Count = " + MyCount);
  // находим кнопку по ее идентификатору
  MyCountButton = (Button) findViewById(R.id.buttonCount);
  // присваиваем значение атрибуту Text для выбранной кнопки
  MyCountButton.setText("Count " + MyCount);
  // находим поле ввода текста по его идентификатору
  MyEditTextB = (EditText) findViewById(R.id.editTextB);
  // присваиваем значение атрибуту Text для выбранного поля ввода текста
  MyEditTextB.setText("Count = " + MyCount);
 }

}

Код со 129 строки и до 143 обрабатывает нажатие кнопки Count.

Теперь рассмотрим как работает наше измененное приложение. Запускаем его

S0017

И сразу же стартуем Активность В

S0019

Посмотрим логи

S0018


И так пока все как доктор прописал. Обращаем внимание что в Активности В написано что она запущена впервые, что есть правда.

Теперь нажмем кнопку HOME (ДОМОЙ) и снова вернемся в приложение кликнув по его иконке в списке приложений.

S0020

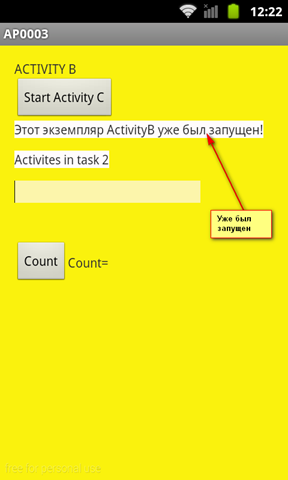

Наша Активность В сообщила нам что она была уже запущена, что тоже есть правда. Посмотрим логи.

S0021

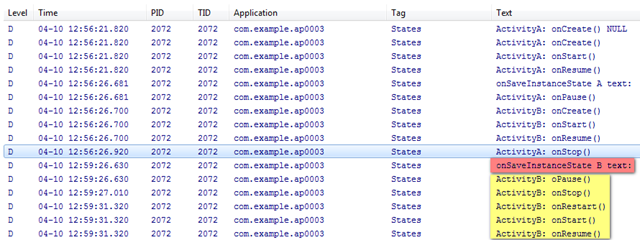

Метод onSaveInstanceState() был запущен Активностью В при ее переходе в остановленное состояние. И затем Активность В снова была нами запущена. И так пока все гладко.

Теперь жмакнем по кнопочке Count

S0022

Видно что после нажатия кнопки Count изменилось состояние элементов. Так как мы нажали один раз, то счетчик с нуля увеличился на единичку.

Глянем логи

S0023

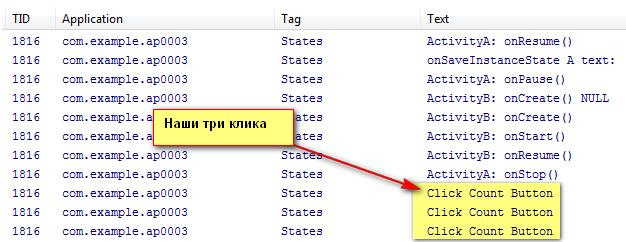

Вот видно что кликнули по кнопке.

Теперь повернем экран и что мы видим?????

S0024

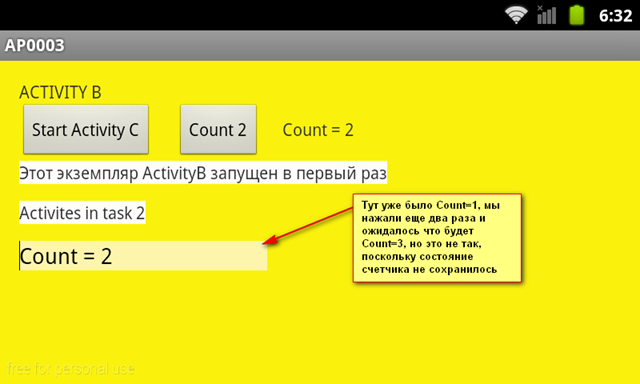

Во первых, обращаем внимание что наша Активность В, сообщает нам что она была запущена в первый раз. И она не врет. Это действительно так. Посмотрим логи.

S0025

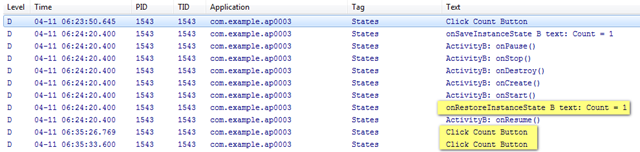

И так видно, что при смене ориентации экрана, Активность уничтожается и создается вновь. Делается это не для того, чтобы добавить разработчикам головной боли, а для того, что при смене ориентации экрана может отображаться  другая разметка, предназначенная и оптимизированная именно для этой ориентации экрана.

Все как в матчасти было описано. Перед методом onPause() вызывается метод onSaveInstanceState(), затем Активность останавливается, уничтожается, создается вновь, вызывается метод onRestoreInstanceState() и т.д.

Как мы видим сохранилось только значение которое было в поле для ввода текста. А измененная надпись на кнопке и в поле TextView не были сохранены, хотя у этих элементов и есть ID. Собственно об этом уже тоже говорилось в альма-матер

some of the activity state is restored by the Activity class's default implementation

некоторые данные состояния Активности восстанавливаются классом Активности по умолчанию

Собственно какие это, некоторые данные, видимо придется узнавать на собственном опыте Улыбка

Зато интересно и весело Улыбка

Видимо предполагается, что значения надписей на кнопках и в полях TextView меняются редко и их незачем сохранять по умолчанию. Хотя может и не так.

Теперь исправим разметку для горизонтальной ориентации экрана, чтобы дальше все наши опыты были более наглядны и читабельны.

Для этого в дереве папок проекта, в папке res создаем папку layout-land и в ней файл layout_b.xml, в который копируем содержимое файла layout_b.xml из папки layout. И приводим все вот к такому виду

S0026

Среда разработки сама понимает, что в данной папке должны находится разметки для горизонтальной ориентации экрана.

Если не все понятно как это сделать, то рекомендую посмотреть этот урок

Layout файл для разных ориентаций экрана

На всякий случай привожу код файла layout_b.xml из папки layout-land:
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#faf20d"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context=".ActivityB" >

    <TextView
        android:id="@+id/textView1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/strB" />

    <Button
        android:id="@+id/buttonStartC"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@+id/textView1"
        android:onClick="onClickStartC"
        android:text="Start Activity C" />

    <TextView
        android:id="@+id/textStateActB"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignLeft="@+id/buttonStartC"
        android:layout_below="@+id/buttonStartC"
        android:background="#fffcfc"
        android:text="Этот экземпляр АсtivityB запущен в первый раз" />

    <TextView
        android:id="@+id/textActCountB"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignLeft="@+id/textStateActB"
        android:layout_below="@+id/textStateActB"
        android:layout_marginTop="14dp"
        android:background="#fffcfc"
        android:text="TextView" />

    <EditText
        android:id="@+id/editTextB"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignLeft="@+id/textActCountB"
        android:layout_below="@+id/textActCountB"
        android:layout_marginTop="14dp"
        android:background="#fcf5ab"
        android:ems="10" />

    <Button
        android:id="@+id/buttonCount"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_above="@+id/textStateActB"
        android:layout_marginLeft="19dp"
        android:layout_toRightOf="@+id/buttonStartC"
        android:onClick="onClickCount"
        android:text="Count" />

    <TextView
        android:id="@+id/textViewCount"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignBaseline="@+id/buttonCount"
        android:layout_alignBottom="@+id/buttonCount"
        android:layout_marginLeft="18dp"
        android:layout_toRightOf="@+id/buttonCount"
        android:text="Count=" />

</RelativeLayout>

И так продолжаем наши эксперименты и эволюцию приложения AP0003 Улыбка

Запустим приложение заново и сделаем все шаги точно так же включая последний, где мы повернули экран. И затем продолжим рассмотрение этого примера.

Теперь при повороте экрана увидим такую картинку

S0027

Теперь отображается layout_b.xml для горизонтальной ориентации экрана, как мы и запроектировали, но значения кнопки Count и поля TextView не сохраняются по умолчанию.

Посмотрим логи:

S0028

Собственно в логах все как в матчасти. Теперь нам надо самим позаботиться о сохранении значения счетчика и его восстановлении. Сделаем все как описано тут, но сперва, для пущего понимания, еще немного поиграемся с приложением.

Жмакнем на кнопку Count еще пару раз и увидим

S0029

Хотя на предыдущем скрине было видно, что Count=1 и мы нажали по кнопке Count ДВА раза, возможно было предположить, что Count будет равен 3, но это не так, поскольку состояние счетчика не сохранилось и он начал отсчет нажатий заново. Именно поэтому мы видим что Count=2.

Теперь логи

S0030

Теперь повернем экран

S0031

Посмотрим логи

S0032

И один раз нажмем на кнопку Count

S0033

Значение Count стало равно снова 1, хотя до этого было 2. Собственно это я уже объяснял почему такое происходит и на скрине это объяснено еще раз.

Теперь поправим сложившуюся ситуацию. Смотрим измененный код ActivityB.java.
package com.example.ap0003;

import java.util.List;

import android.app.Activity;
import android.app.ActivityManager;
import android.app.ActivityManager.RunningTaskInfo;
import android.content.Intent;
import android.os.Bundle;
import android.util.Log;
import android.view.View;
import android.widget.Button;
import android.widget.EditText;
import android.widget.TextView;

public class ActivityB extends Activity {

 final String TAG = "States";
 TextView tvTextLife;
 List<ActivityManager.RunningTaskInfo> list;
 ActivityManager am;
 Integer TotalActCount;
 Boolean FirstStart;
 Boolean NextAct;
 TextView MyTextB, MyTextCount;
 Integer MyCount = 0;
 Button MyCountButton;
 EditText MyEditTextB;
 static final String SaveMyCount = "MY_CLICK_COUNT";

 @Override
 protected void onCreate(Bundle savedInstanceState) {
  super.onCreate(savedInstanceState);
  setContentView(R.layout.layout_b);
  // флаг что активность запущена впервые
  FirstStart = true;
  // кнопка запуска следующей Активности не нажималась
  NextAct = false;
  if (savedInstanceState != null) {
   // Restore value of members from saved state
   // восстанавливаем значение счетчика
   MyCount = savedInstanceState.getInt(SaveMyCount);
   // находим текстовое поле по его идентификатору
   MyTextCount = (TextView) findViewById(R.id.textViewCount);
   // присваиваем значение атрибуту Text для выбранного TextView
   MyTextCount.setText("Count = " + MyCount);
   // находим кнопку по ее идентификатору
   MyCountButton = (Button) findViewById(R.id.buttonCount);
   // присваиваем значение атрибуту Text для выбранной кнопки
   MyCountButton.setText("Count " + MyCount);
   // получаем ссылку на поле ввода текста
   MyTextB = (EditText) findViewById(R.id.editTextB);
   Log.d(TAG, "ActivityB: onCreate() NOT NULL: "
     + MyTextB.getText().toString());
  } else {
   // Probably initialize members with default values for a new
   // instance
   Log.d(TAG, "ActivityB: onCreate() NULL");
  }
  Log.d(TAG, "ActivityB: onCreate()");
 }

 @Override
 protected void onStart() {
  super.onStart();
  Log.d(TAG, "ActivityB: onStart()");
 }

 @Override
 protected void onResume() {
  super.onResume();
  Log.d(TAG, "ActivityB: onResume()");
  // получаем список 10 последних задач
  am = (ActivityManager) getSystemService(ACTIVITY_SERVICE);
  list = am.getRunningTasks(10);
  // перебираем список задач и выбираем свою по имени пакета
  // com.example.ap0003
  for (RunningTaskInfo task : list) {
   if (task.baseActivity.flattenToShortString().startsWith(
     "com.example.ap0003")) {
    // находим поле для вывода информации о количестве запущенных
    // Активностей
    tvTextLife = (TextView) findViewById(R.id.textActCountB);
    TotalActCount = task.numActivities;
    // коррекция счетчика для кнопки ОБРАТНО
    if (NextAct == true & FirstStart == false)
     TotalActCount = TotalActCount - 1;
    // выводим количество Активностей в задаче
    tvTextLife.setText("Activites in task " + TotalActCount);
    // коррекция счетчика для кнопки ДОМОЙ
    NextAct = false;
   }
  }
 }

 @Override
 protected void onPause() {
  super.onPause();
  Log.d(TAG, "ActivityB: onPause()");
  // флаг что активность уже была запущена
  FirstStart = false;
  // находим текстовое поле по его идентификатору
  tvTextLife = (TextView) findViewById(R.id.textStateActB);
  // присваиваем значение атрибуту Text для выбранного TextView
  tvTextLife.setText("Этот экземпляр ActivityB уже был запущен!");
 }

 @Override
 protected void onStop() {
  super.onStop();
  Log.d(TAG, "ActivityB: onStop()");
 }

 @Override
 protected void onRestart() {
  super.onRestart();
  Log.d(TAG, "ActivityB: onRestart()");
 }

 @Override
 protected void onDestroy() {
  super.onDestroy();
  Log.d(TAG, "ActivityB: onDestroy()");
 }

 public void onClickStartC(View v) {
  Intent intent = new Intent(ActivityB.this, ActivityC.class);
  startActivity(intent);
  // кнопка запуска следующей Активности была нажата
  NextAct = true;
 }

 @Override
 protected void onSaveInstanceState(Bundle savedInstanceState) {
  super.onSaveInstanceState(savedInstanceState);
  // сохраняем значение счетчика
  savedInstanceState.putInt(SaveMyCount, MyCount);
  // получаем ссылку на поле ввода текста
  MyTextB = (EditText) findViewById(R.id.editTextB);
  Log.d(TAG, "onSaveInstanceState B text: "
    + MyTextB.getText().toString());
 }

 @Override
 protected void onRestoreInstanceState(Bundle savedInstanceState) {
  super.onRestoreInstanceState(savedInstanceState);
  // получаем ссылку на поле ввода текста
  MyTextB = (EditText) findViewById(R.id.editTextB);
  Log.d(TAG, "onRestoreInstanceState B text: "
    + MyTextB.getText().toString());
 }

 public void onClickCount(View v) {
  Log.d(TAG, "Click Count Button");
  MyCount = MyCount + 1;
  // находим текстовое поле по его идентификатору
  MyTextCount = (TextView) findViewById(R.id.textViewCount);
  // присваиваем значение атрибуту Text для выбранного TextView
  MyTextCount.setText("Count = " + MyCount);
  // находим кнопку по ее идентификатору
  MyCountButton = (Button) findViewById(R.id.buttonCount);
  // присваиваем значение атрибуту Text для выбранной кнопки
  MyCountButton.setText("Count " + MyCount);
  // находим поле ввода текста по его идентификатору
  MyEditTextB = (EditText) findViewById(R.id.editTextB);
  // присваиваем значение атрибуту Text для выбранного поля ввода текста
  MyEditTextB.setText("Count = " + MyCount);
 }

}

В строке 29 мы определили переменную для сохранения состояния счетчика в наборе Bundle. В строке 137 мы сохраняем в нее значение счетчика MyCount. В строках 39-59 восстанавливаем значение счетчика (строка 42) и значение атрибута Text на кнопе и в поле TextView. Ну и так же добавлены таги для отображения в логах необходимой для понимания и отладки информации.

Теперь запустим приложение и посмотрим как оно теперь работает. Запускаем, и с Активности А сразу запускаем Активность В, в которой клацаем по кнопке Count ТРИ раза.

S0034

Смотрим логи.

S0035

Теперь повернем экран

S0036

Как видим все в порядке, то есть все данные сохранились и восстановились. Посмотрим логи:

S0037

И так после наших трех кликов по кнопке Count мы повернули экран. Перед уничтожением Актвиности В ее состояние было сохранено методом onSaveInstanceState(), в котором мы так же сохранили и значение счетчика MyCount в объекте Bundle.

Далее уже начинается чуть интереснее. Хотя при создании мы видим, что в методе onCreate() объект Bundle не равен null, все же получить доступ к значению поля EditText не получается, потому там написано только NOT NULL, хотя код в строках 53 и 54 пытается вывести значение этого поля в логах … но там пусто. Значение в поле восстанавливается только в методе onRestoreInstanceState(), где уже можно прочитать значение атрибута Text в поле EditText. Строки кода 52-54 и 148-150 аналогичны в обоих методах onCreate() и onRestoreInstanceState(), но в первом мы не видим вывода значения атрибута TEXT в логах, а во втором он уже есть.

Теперь еще пару раз жмакнем по кнопке Count

S0038

И добавим в текстовое поле свой текст, чтобы все выглядело вот так:

S0039

И повернем экран опять

S0040

Посмотрим логи:

S0041

И так, добавленный нами текст сохранился, потому как сохранение и восстановление значения поля ввода текста мы доверили системе и сами его ни как не контролируем. И система нам честно сохраняет и восстанавливает его значение.

Значение в поле ввода текста меняет только наш метод onClickCount(). Конечно данное поведение тоже можно поменять но мы не будем. Так как это только способствует пониманию данной темы.

Теперь еще пару раз кликнем по кнопке Count

S0042

Как видим со счетчиком все в порядке, а так же текст в поле ввода текста был изменен нашим методом onClickCount().

На этом, пожалуй, тему сохранения состояния Активности мы закончим и вернемся к тебе задач и обратного стека.
Автор: на
Ярлыки: , ,

Комментариев нет:

Отправить комментарий
